Coffrets d'alarmes techniques
Entrées par contact au + . Sorties par relais inverseurs à contacts secs

4x1 ( 4 entrées -1 sortie )


Le 4/1 est un coffret d'alarmes techniques à 4 entrées contacts secs et une sortie par relais inverseur. Le 4/1 peut-être utilisé de manière indépendante ou couplé avec un autre coffret pour augmenter la capacité d'un coffret d'alarmes techniques existant.

PRéSENTATION
Coffret très compact : 200 x 112 x 34 en Polystyrol.
Façade aluminium vernis, marquage noir.
Poids 250 grammes.

Entrées
- 4 entrées individuelle commandée par fermeture de boucle.
- Constante de temps des entrées égale à 0,5 seconde de manière à s'affranchir des perturbations de ligne et éviter les alarmes intempestives.

Sorties
- 1 Sortie par relais contacts inverseurs.
- Intensité commutable par sortie: 500 mA typique sous 24 volts
*Valeur maximum à ne pas dépasser 800 mA crête.

Utilisation du coffret 4/1 pour décentraliser l'alarme 1 d'un 10x13 dans une section annexe comportant entre 1 et 4 entrées

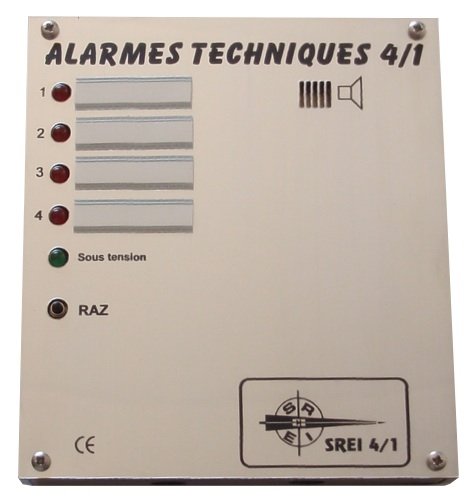

Façade

- 1 voyant " sous tension" (led verte).
- 1 poussoir acquit de l'alarme sonore.
- 4 leds rouges hautes luminosités, soit une par zone d'entrée.
- 1 Buzzer piezo-céramique (alarme sonore).
- 4 porte-étiquettes (soit un par zone) (une planche de 64 étiquettes imprimées est fournie).

Fonctionnement
A) L'apparition d'une alarme provoque l'allumage de la led correspondante et l'activation de l'alarme sonore (buzzer piézo-céramique) et la fermeture du relais de sortie. Le voyant led ne s'éteint qu'à la disparition de l'alarme.
Une pression sur le poussoir acquit arrête l'alarme sonore. L'apparition d'une nouvelle alarme renouvelle le
B) Si l'alarme continue, la signalisation sonore du 4/1 persistera et la led correspondante à alarme restera allumée. Le relais sortie restera fermé. Une pression sur le poussoir RAZ arrêtera la signalisation sonore du 4/1 , mais la led restera allumée et le relais sortie restera fermé jusqu'à disparition du défaut.
