Coffrets d'alarmes techniques 48x52
48 entrées et 52Sorties

Le coffret 48x52 comporte 48 entrées programmables et 52 sorties par contacts secs inverseurs, plus 1 sortie par contact sec pour buzzer supplémentaire.
Le 48x52 est un coffret d'alarme technique actuellement à la pointe de la fiabilité.
Il est conçu avec des protections mécaniques et électroniques devant éviter la destruction de l'appareil, à la suite de fausses manœuvres.


Accueil | 4 et 8 alarmes | 10 alarmes | 16 alarmes | 24 alarmes | 32 alarmes | Répétiteur d' alarmes

Technologie

Circuit imprimé double face, haute densité, vernis épargne vert,Trous métallisés. Circuits intégrés C-MOS.
Coffret très compact : 310 x 237 x 91 en Makrolon.™ s'ouvrant grâce à un jeu de charnières.
Façade aluminium brossé, sérigraphiée.
Poids 2170 grammes.

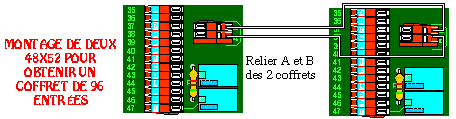

Plusieurs 48x52 peuvent être branchés en parallèle.

Fonctionnement

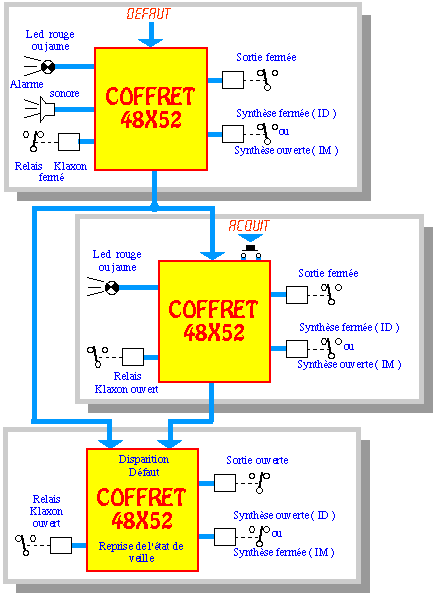

A) L'ouverture ou la fermeture d'une boucle sur une entrée active la fonction alarme (suivant la programmation de l'entrée en cause, en ouverture ou fermeture de boucle).Cette fonction alarme temporisée de 0,5 seconde (pour éviter les déclenchements intempestifs) provoque :

- L'allumage de la led correspondant à la zone incriminée (led rouge si l'alarme de synthèse est programmée sur immédiate, led jaune si l'alarme de synthèse est programmée sur différée).
- L'activation de l'alarme sonore (buzzer piezo céramique).
- La fermeture du relais correspondant à la zone
- La fermeture du relais d'alarme de synthèse programmé (IM ou ID).
- L'alarme de synthèse IM est à sécurité positive (relais collé en l'absence de défaut).

B) Une pression sur le bouton poussoir acquit, arrête l'alarme sonore (l'état des relais de sortie et de synthèse est inchangé).

C) A la remise en l'état initial de la boucle incriminée : la led s'éteint, les relais retombent, et l'appareil reprend son état de veille automatique.

D) Une fermeture de boucle sur les entrées 47 ou 48 (mémoire ascenseur) allume les leds correspondantes à la boucle, ferme les relais de sorties et déclenche l'alarme sonore. La pression sur le poussoir acquit arrête l'alarme sonore, mais les leds ascenseurs restent allumées et les relais de sortie fermés. Seule une pression sur le poussoir RAZ ascenseur remet le coffret en état de veille.


Dès l'apparition d'une alarme sur une entrée, le relais de sortie IM ou ID se ferme (suivant la programmation de IM ou ID).
Le relais manque tension se ferme à la mise sous tension. Si le fusible (0,5 A) est détruit, si le 48 volts manque, le relais

Entrées

-48 entrées programmables individuellement en ouverture ou en fermeture de boucle.
-Entrées protégées.
-Constante de temps des entrées égale à 0,5 seconde de manière à s'affranchir des perturbations de ligne et éviter les alarmes intempestives.
-1 entrée RAZ externe.
-2 Entrées à mémoire (fermeture de boucle) pour ascenseur.


Les poussoirs"RAZ Ascenseur et Aquit peuvent être actionnés indifférement d'un coffret ou de l'autre
Sorties

- 52 Sorties par contacts inverseurs, Soit :
- Une par zone (entrées).
- Une alarme de synthèse IM programmable (alarme positive).
- Une alarme de synthèse ID programmable.
- Une alarme manque de tension.
- Un contact inverseur retransmission de l'alarme sonore.
- Intensité commutable par sortie : 500 mA typique sous 48 Volts.
*Valeur maximum à ne pas dépasser 800 mA crête.
Tous les relais de sortie étant des inverseurs, différentes retransmissions des données (ouverture ou fermeture) peuvent être utilisées.

Façade

- 1 voyant " sous tension " (led verte)
- 1 poussoir acquit de l'alarme sonore.
- 1 poussoir acquit de l'alarme ascenseur.
- 1 poussoir test permettant la visualisation des leds programmées par les alarmes de synthèse.
- 48 leds rouges soit une par zone d'entrée (immédiate).
- 48 leds jaunes soit une par zone d'entrée (différée).
- 1 buzzer piezo électrique (alarme sonore).
- 48 porte-étiquettes (soit un par zone) (une planche de 64 étiquettes imprimées est fournie).

Intérieur

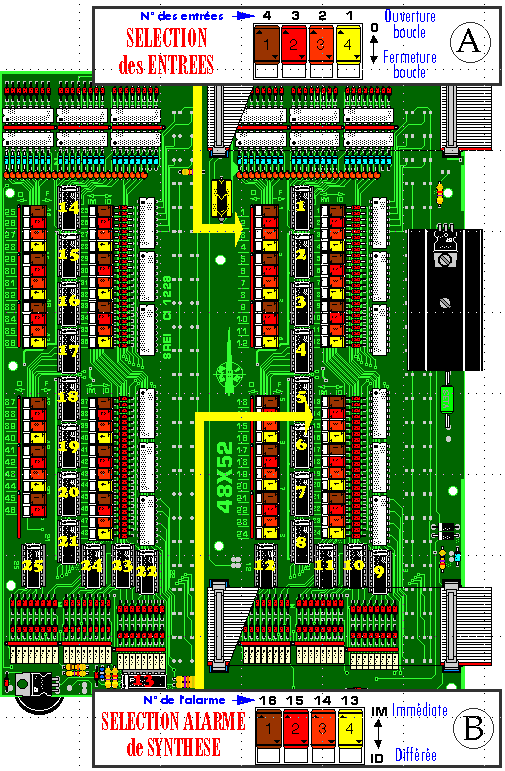

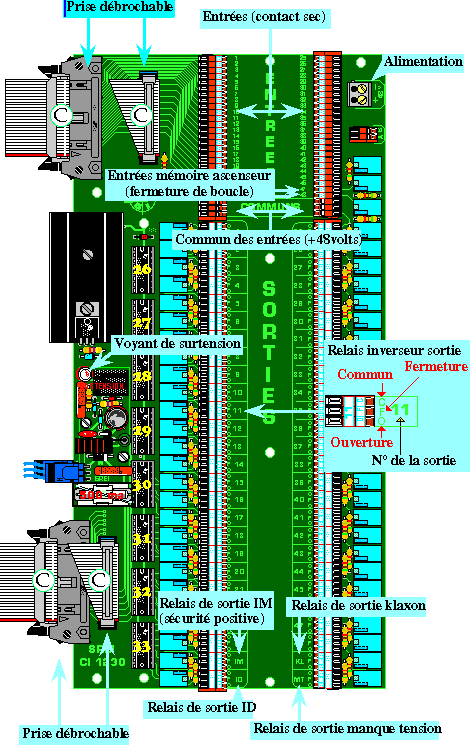

Dans la partie fixe du boîtier se trouve le circuit imprimé supportant les bornes, les relais de sorties et le fusible (0,25 A). Dans le couvercle de l'appareil se trouve le circuit imprimé haute densité, trous métallisés. Ce circuit est équipé de programmations individuelles des entrées en ouverture ou fermeture de boucle, par inter à glissière (A), ainsi que des programmations individuelles des alarmes de synthèses IM et ID par inter à glissière (B). Les alarmes de synthèse permettent de disposer d'un niveau de transmission urgent ou différé pour chacune des entrées.

Parasurtension

Un filtre d'entrée en double pont par self, condensateurs et résistance, améliore l'immunité du 24X27 aux parasites et aux surtensions induites par les coups de foudre (8000 volts pendant 20 µs).

Un détecteur électronique de surtension coupe l'alimentation dès que la tension d'alimentation dépasse 56 volts. Un voyant lumineux de surtension s'illumine dès 52 volts (ce qui est le cas d'une alimentation 48 volts seulement redressée et non pas régulée).
Ce nouveau système de protection d'alimentation est débrochable, si bien que si pour une raison quelconque celui-ci vient à être détruit (valeur du fusible trop élevé, coup de foudre dépassant les capacités de la protection), il est très facile de le remplacer.

Fonctionnement

A) L'ouverture ou la fermeture d'une boucle sur une entrée active la fonction alarme (suivant la programmation de l'entrée en cause, en ouverture ou fermeture de boucle).Cette fonction alarme temporisée de 0,5 seconde (pour éviter les déclenchements intempestifs) provoque :

- L'allumage de la led correspondant à la zone incriminée (led rouge si l'alarme de synthèse est programmée sur immédiate, led jaune si l'alarme de synthèse est programmée sur différée).
- L'activation de l'alarme sonore (buzzer piezo céramique).
- La fermeture du relais correspondant à la zone
- La fermeture du relais d'alarme de synthèse programmé (IM ou ID).
- L'alarme de synthèse IM est à sécurité positive (relais collé en l'absence de défaut).

B) Une pression sur le bouton poussoir acquit, arrête l'alarme sonore (l'état des relais de sortie et de synthèse est inchangé).

C) A la remise en l'état initial de la boucle incriminée : la led s'éteint, les relais retombent, et l'appareil reprend son état de veille automatique.

Dès l'apparition d'une alarme sur une entrée, le relais de sortie IM ou ID se ferme (suivant la programmation de IM ou ID).

Le relais manque tension se ferme à la mise sous tension. Si le fusible (0,5 A) est détruit, si le 48 volts manque, le relais MT retombe.

Alimentation

- 48 volts courant continu (une tension seulement redressée ne convient pas) .
- Tension d'alimentation pouvant varier de 36 à 56 volts, protection au dessus de 56 volts.
- Intensité consommée : 500 mA maximum.
